Дозатор "Тропик"

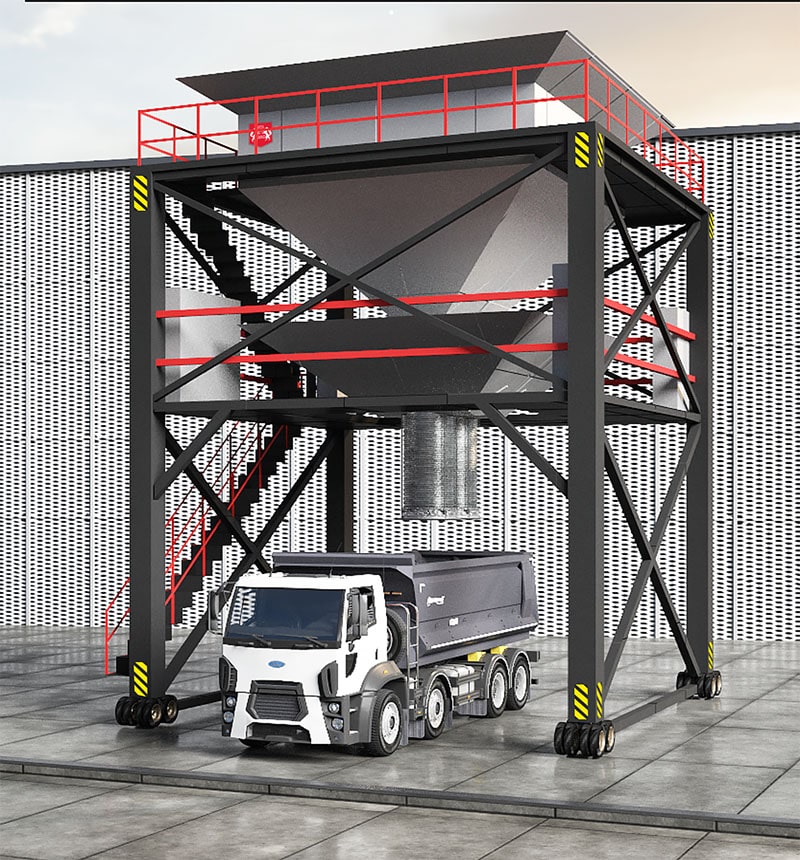

Бункер для разгрузки гранул с автоматическим взвешиванием

Производства URAL SABLE. Дозатор тропического исполнения — это классификация исполнения оборудования для использования во влажных и агрессивных средах с применением специальных материалов, специальных металлов, дополнительных средств защиты предотвращающие воздействие окружающей среды.

Получить констультацию
бункер33-min

Общие сведения

Дозатор работает  под управлением от локального шкафа управления, либо под управлением системы АСУ. В случае управления от локального шкафа управления, каждый процесс дозирования либо выгрузки осуществляется по нажатию оператором соответствующей кнопки  «ПУСК».

Возможен вариант работы в режиме грубо/точно. Во время работы  дозатора, в одном окне весового индикатора-преобразователя отображается текущий вес в весовом бункере, а во втором окне отображается один из нескольких счётчиков, переключаемых по кольцу: количество отвесов, суммарный вес  продукта и др.

В случае управления дозатором от системы АСУ, можно создавать базу, задавать количество циклов дозирования, вести учёт продукта и т.д. Имеется возможность управления другим оборудованием, в том числе другими дозаторами, смесителем и т.п

Преимущества наших дозаторов

percentage

Высокая точность дозирования
(не хуже ±0,2%)

data

Электронный журнал событий, числа отдозированных мешков за смену, сутки и пр.

worker

Удобство эксплуатации (задача оператора лишь навесить мешок)

translate

Русский интерфейс пользователя

chart

Широкий диапазон
настройки дозы
(от 25 до 50 кг)

nanoporus

Полимерно порошковое покрытие конструкции

circular-arrows

Автоматическая подстройка установок для обеспечения заданной точности

labor-day

Простой монтаж
и настройка

no-dust

Оотсутствие
пыли при
работе

package

Процесс фасовки дозатора проходит в двух режимах грубая (быстрая) и точная (медленная) фасовка.

Стальные конструкции

Дозатор состоит из стальных конструкций и систем взвешивания, управления и автоматизации.

  • Стальные конструкции представляют собой, сборно-разборную конструкцию. Несущая рама выполнена из горячекатаного сортамента, что обеспечивает надежность и долговечность конструкции, отсутствие дополнительных напряжений в процессе сварки. Рама покрыта специальным составом, который предотвращает появление очагов коррозии.
  • Рама опирается на прорезиненные колесные пары, которые позволяют осуществлять перемещение комплекса. Передние колеса имеют поворотный механизм позволяющей осуществлять маневрирование по территории, где находится комплекс. Поворотные колеса шарнирно соединены с поворотным прицепным устройством, которое прицепляется к буксировщику. На раме предусмотрен механизм торможения, позволяющие надежно зафиксировать комплекс в месте его установки.
  • Бункера, заслонки, шибера изготовлены из нержавеющей стали, что обеспечивает долгий срок службы, хорошие коррозионные свойства и не допускает прилипания продукта, к стенкам. Заслонки, шибера имеют крупно узловую сборную конструкцию, что позволяет легкий монтаж и демонтаж в процессе обслуживания, проведения плановых ремонтных работ и т.д.
  • Все механизмы где есть кручение установлены радиальные, радиально-упорные подшипники позволяющие выдерживают большие нагрузки отличные показатели качения, малые коэффициенты трения, легкость срабатывания механизмов без подклинивания. Быстрая ремонтопригодность.

Система автоматики тропического исполнения

  • Автоматизация комплекса включает в себя; систему безопасности, систему управления, систему взвешивания, пневматическую систему, при необходимости систему передачи данных в общую автоматизированную систему.
  • Система безопасности состоит из систем позволяющие быстро отреагировать на нештатные ситуации, оповестить о минимальных и максимальных уровнях загрузки бункеров, нахождение людей в опасных зонах с автоматическим отключением подвижных частей, для предотвращения несчастных случаев.

Система управления

Система управления делится на тензометрическую, электрическую и пневматическую.

  • Тензометрическая система включает в себя весоизмерительные приборы: сенсорный весовой контроллер, соединительная коробка, тензометрические датчики. Изготовлены из материалов не подверженных коррозии и окислению с высокой степенью защиты.
  • Электрическая система осуществляет питание оборудования в электрошкафах где установлены реле и контактные группы, которые дают сигналы на управление вспомогательным механизмам.
  • Пневматическая система (пневмосистема) — это совокупность взаимосвязанных технических устройств, объединенных единой целью и общим ал¬горитмом функционирования, взаимодействие которых осуществляется посредством воздуха. Используемая в системе жидкость называют рабочей средой (энергоносителем).

Пневматический привод — это система управления, в состав которой входит комплекс устройств, предназначенных для получения усилий и перемещений в машинах и механизмах, рабочей средой которых служит сжатый воздух.

Оборудование с пневмоприводами, характеризуется простотой конструкции, легкостью обслуживания и эксплуатации, высоким быстродействием, надежностью и долговечностью работы, функциональной гибкостью, небольшой стоимостью, а также возможностью работы в агрессивных средах, взрыво, пожаро и влагоопасных условиях. Сжатый воздух легко аккумулируется и транспортируется, а в случае его утечки не создается опасности для окружающей среды и производимой, что играет большую роль в пищевой, медицинской, электронной промышленности, а так же при производстве косметики и парфюмерии.

Основные технические характеристики «Tropic»

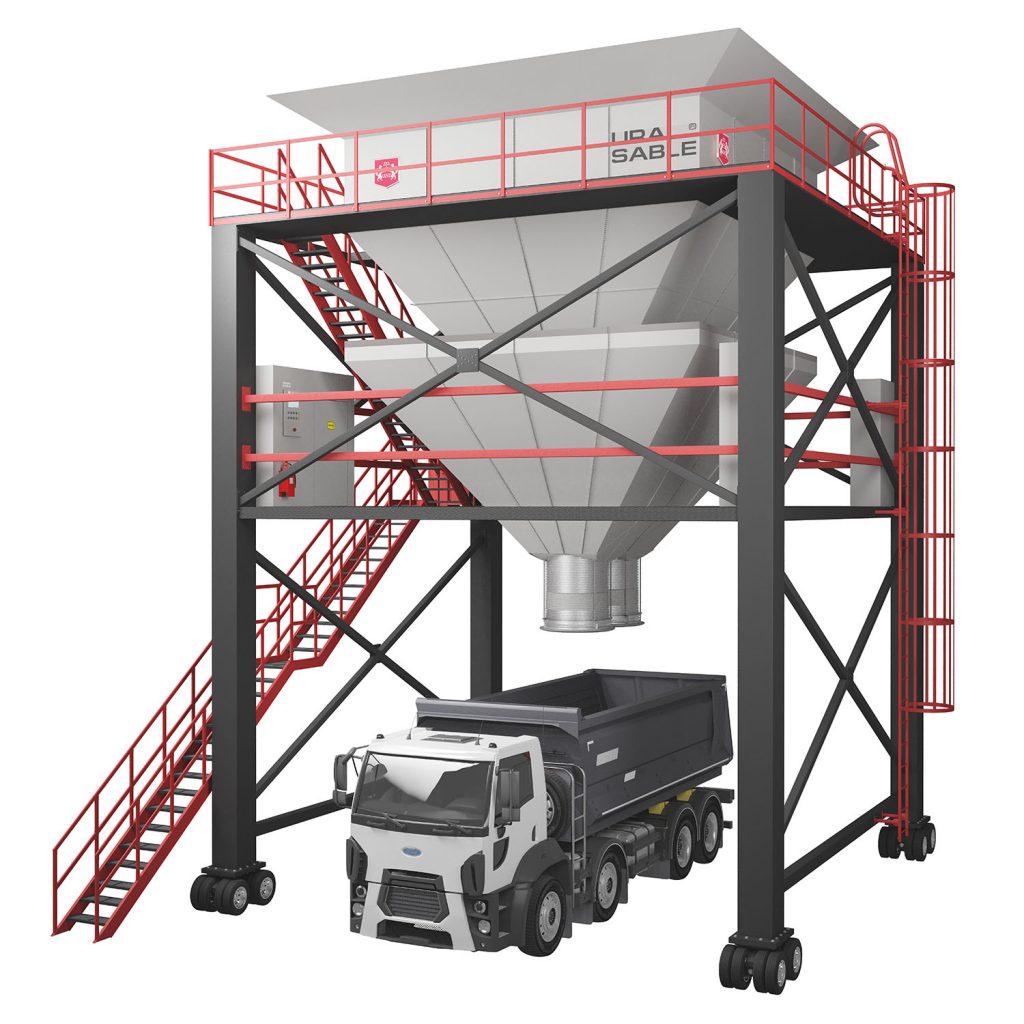

Трехсекционный бункер 1-секция накопительная, 2-секция автоматического взвешивания, 3-секция формирователь разгрузки
Расход 120 тонн/час
Удельный вес тяжелых продуктов от 0.65 до 0.80 тонн / м3
Точность взвешивания ± 0.2%
Рабочая температура до 70 °C
Материал изготовления нержавеющая сталь для бункера и сталь с антикоррозионной покраской в морской среде для оставшихся частей оборудования
Высота основания Хоппера 4, 4,50 и 5,50 м.
Ширина основания бункера ≥ 4,09 м.

Общая (примерная, оговаривается в контракте) комплектация «Tropic»

  • Приёмный и весовые бункеры (нержавеющая сталь)
  • Рама — основание (сталь, специальное двойное антикоррозийное покрытие «Арктика»)
  • Двухуровневые двойные секторные заслонки с пневмоприводом
  • Тензометрические датчики класса «Тропик» с узлами встройки и соединительной коробкой
  • Весовой индикатор (RS-232/485) (корпус индикатора — нержавеющая сталь, защита IP65 по лицевой панели)
  • Шкаф управления с пускорегулирующей аппаратурой — герметизированный
  • Компрессор. Шкаф пневматики-герметизированный
  • Программное обеспечение для передачи информации на ПК и учета. Передача по протоколу.
  • Отчёты.
  • Комплект запасных частей – 2 набора
  • Комплект крепежных элементов из оцинкованной стали





Функциональные характеристики «Tropic»

  • Автоматизированная система измерения, выдачи отчетов и хранения данных
  • Загрузка бункера осуществляется с помощью крана, в случае использования кранов судна и двойного действия, когда выгрузка осуществляется с портальными кранами
  • Бункер предназначен для непосредственной загрузки в автомобили и железнодорожные вагоны с высотой не более 4,72 м.
  • Данный вид бункера применяется при контакте с пищевыми продуктами, а также при дозировании агрессивных продуктов и продуктов, склонных к налипанию на стенки бункера, Возможно применение бункера по условиям технологического процесса.
  • Работа во влажной среде
